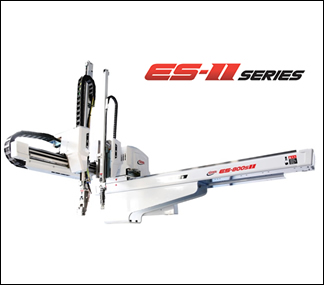

| Modelos: | ||
| ES-650II ES-650sII |
 |
40~100ton* |
| ES-800II ES-800sII |
 |
100~350ton* |
| ES-1200II ES-1200sII |
|
350~650ton* |
| *Força de
Fechamento (S)Opcional de braço vertical para extração de canal | ||
Especificações Comuns
| Modelo | Curso | Método | Posture | Máxima | Controlador | |||
| Vertical(P) | Vertical(C) | Longitudinal | Transversal | |||||
| ES-650II | 650 (800) |
- | 75~555 (75~675) |
1200 (1000) (1400) (1600) |
Servo Motor AC (precisão de ± 0,1mm) |
Cilindro de Ar | 3 Kg | STEC-NC2 |
| ES-650sII | 700/850 | (P) 22~555 (C) 116~446 (P) 225~675 (C) 116~566 | ||||||
| ES-800II | 800 (1000) |
- | 97~783 97~933 |
1400 (1200) (1600) (1800) |
5 Kg | |||
| ES-800sII | 850/1050 | (P) 263~783 (C) 132~652 (P) 263~933 (C) 132~802 | ||||||
| ES-1200II | 1200 (1400) |
- | 140~1240 | 1800 (1600) (2000) (2200) |
10 Kg | |||
| ES-1200sII | 1250/1450 | (P)270~1240 (C)110~1080 | ||||||
Principais Características
- Eixo vertical simples
- Eixo longitudinal de apoio duplo horizontal
- Transmissão de acionamento por correia dentada de PU com malha de aço interna
- Deslizamento sobre guias lineares
- Cilindro de balanço de eixo vertical

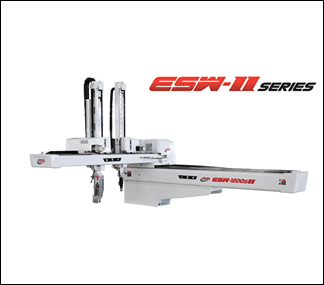

| Modelos: | ||
| ESW-800II ESW-800sII |
|
100~350ton* |
| ESW-1200II ESW-1200sII |
|
350~650ton* |
| ESW-1700II ESW-1700sII |
|
650~1300ton* |
| *Força de
Fechamento (S)Opcional de braço vertical para extração de canal | ||
Especificações Comuns
| Modelo | Curso | Método de Acionamento | Posture | Carga Máxima | Controlador | |||
| Vertical(P) | Vertical(C) | Longitudinal | Transversal | |||||
| ESW-800II | 800 (1000) |
- | 139~709 (139~940) |
1400 (1200) (1600) (1800) |
Servo Motor AC (precisão de ± 0,1mm) |
Cilindro de Ar | 10 Kg | STEC-NC2 |
| ESW-800sII | 850/1050 | (P) 295~790 (C) 141~636 (P) 295~940 (C) 141~786 | ||||||
| ESW-1200II | 1200 (1400) (1700) |
- | 158~1338 (158~1538) |
1800 (1600) (2000) (2200) |
10 Kg (15 Kg) | |||
| ESW-1200sII | 1250/1450 | (P)328~1338 (C)103~1113 (P)328~1538 (C)103~1313 | ||||||
| ESW-1700II | 1700 (2000) (2300) |
- | 164~1600 (164~1900) |
2500 (2000) (3000) |
25 Kg (35 Kg) | |||
| ESW-1700sII | 1750 | (P)375~1600 (C)127~1360 (P)375~1900 (C)127~1660 | ||||||
Principais Características
- Eixo vertical telescópico
- Eixo longitudinal de apoio duplo horizontal
- Transmissão de acionamento por correia dentada de PU com malha de aço interna
- Deslizamento sobre guias lineares
- Cilindro de balanço de eixo vertical [ESW-1200(s)II e ESW-1700(s)II]
Controladores
 |
| STEC-NC2 | |
| MODELO | ES-650II/ES(W)-800II/ES(W)-1200II/ESW-1700II |
| TELA | 7,5″ (colorida) |
| CAPACIDADE | 1000 programas |
| IDIOMA | PORTUGUÊS/INGLÊS |
Funções:
| Sincronismo com extrator | Posture na descarga |
| Descarte de produto defeituoso | Posture na posição intermediária transv. |
| Espera especial para extração | Posture na posição intermediária vert. |
| Extração no lado fixo do molde | Empilhamento de peças |
| Extração especial livre | Empilhamento livre de peças |
| Retardo no eixo transversal | Corte de canal (opc.) |
| Separação de canal de injeção | Duas posições de descarga (opc.) |
