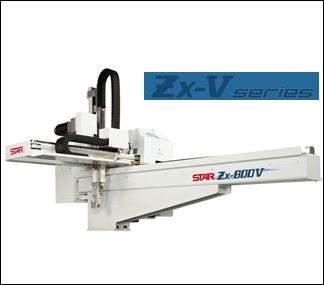

| Modelos: | ||
| ZX-800V ZX-800sV |
 |
150~220ton* |
| ZX-1100V ZX-1100sV |
 |
300~850ton* |
| *Força de
Fechamento (S)Opcional de braço vertical para extração de canal | ||
Especificações Comuns
| Modelo | Curso | Método de Acionamento | Posture | Carga Máxima | Controlador | |||
| Vertical(P) | Vertical(C) | Longitudinal | Transversal | |||||
| ZX-800V | 800 (1000) (1200) |
- | 120~600 (120~800) |
1400 (1600) (1800) (2000) |
Servo Motor AC (precisão de ± 0,1mm) |
Cilindro de Ar | 3 kg | ZX STEC-510 |
| ZX-800sV | 850/1050/1250 | (P)365~600 (C) 145~390 (P) 365~800 (C) 145~590 | ||||||
| ZX-1100V | 1100 (1300) (1500) (1700) |
- | 170~1100 (170~1300) |
1600 (1800) (2000) (2200) (2500) |
10 kg | |||
| ZX-1100sV | 1150/1350/ 1550/1750 |
(P)310~1100 (C)70~860 (P)310~1300 (C)70~1060 | ||||||
Principais Características
- Eixo vertical telescópico
- Eixo longitudinal de apoio duplo horizontal
- Transmissão de acionamento por correia dentada de PU com malha de aço interna
- Deslizamento sobre guias lineares
- Cilindro de balanço de eixo vertical
Controladores
 |
| STEC-510 | |
| MODELO | ZX-800(s)V/ ZX-1100(s)V |
| TELA | 6,5″ (sensível ao toque) |
| CAPACIDADE | 999 programas |
| IDIOMA | PORTUGUÊS/INGLÊS |
Funções:
| Sincronismo com extrator | Posture na descarga |
| Descarte de produto defeituoso | Posture na posição intermediária transv. |
| Espera especial para extração | Empilhamento de peças |
| Extração no lado fixo do molde | Empilhamento livres de peças |
| Extração especial livre | Corte de canal (opc.) |
| Retardo no eixo transversal | Duas posições de descarga(opc.) |
| Separação de canal de injeção | Programação NC (no controlador) |
